¿Cuanto vale, cuanto cuesta?

28 febrero, 2011
Dejar un comentario

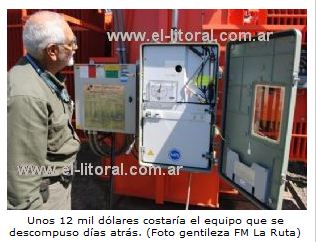

Una descarga eléctrica averió un estabilizador de alta tensión.

¿Cuanto vale la protección de un aparato de $12.000 dólares? Sabemos el costo del aparato. El aparato es el cerebro de un regulador de voltaje automático. Por las pocas detalles técnicas no es obvio exactamente como la descarga eléctrica daño el aparato.

Normalmente reguladoras de voltaje están ubicadas en una subestación. La protección de una subestación es muy buena. Incluye una puesta a tierra que debe tener una muy baja resistencia a la tierra. Muchas subestaciones tienen cables aéreos encima de la subestación como pararrayos.

Un regulador de voltaje tiene dos componentes: 1) El cerebro que recibe unas señales de medición de voltaje a regular; 2) un aparato de cambia de tomas controlado por el cerebro. Es decir el cerebro o controlador tiene como entradas las mediciones de voltaje remoto que está regulando. Tiene como salidas la señal de control de cambiar las tomas de un transformador.

Si las entradas y/o las salidas del cerebro controlador no son protegidas por unos supresores de picos transitorios, tales picos transitorios de sobretensión pueden entrar el controlador. Controladores, computadores, PLCs, cualquier aparato electrónico es muy sensible a picos transitorios.

Las normas internacionales de protección exigen que cada línea o cable que entra un predio tiene que ser protegido por una serie de supresores de picos transitorios de sobretensión. Sin saber exactamente cuantas líneas de control este estabilizador tiene (o  tuvo antes….) no podemos decir cuanto cuesta unos supresores. Pero puede ser el rango de $500-1000 hasta $2000 con la mano de obra de instalación. Nuestra experiencia en protección es que siempre cuesta menos para proteger un aparato que el costo de reemplazar ($12.000 dólares).

Representamos los productos de Protection Technology Group (PTG). El PTG tiene como dos de sus más destacadas marcas PolyPhaser y Transtector. Con sus dispositivos Supresores de Picos Transitorios se puede elaborar una defensa hasta hermética contra descargas eléctricas.

Para mayor información ver www.lyncole-latam.com
info@lyncole-latam.com


¿Un rayo puede tumbar su casa?

20 febrero, 2011
Dejar un comentario

La respuesta de los bomberos de Quilmes es “Si”.  Dentro de las muchas noticias sobre el evento Eldiario24.com dijo “OTRA VEZ, OTRO RAYO. Ahora, una fuerte descarga se hizo sentir sobre una vivienda de Quilmes.” Aparte de derrumbar el balcón el rayo destroyó un aire acondicionado.

Aunque raro, no es inusual observar que rayos pueden dañar losa, tejas del techo y concreto. Cuando la gran energía del rayo pasa por materials que tienen humedad, se calienta la humedad haciendo vapor instantaneamente. Según algunos comentarios de http://www.tn.com.ar (con un buen video) la construcción fue tal que agua entró la losa / alero. El fenómeno de “una explosión” (comentario del habitante adentro) es que la muy alta corriente de un rayo, con promedio de 20.000 amperios picos, hace instantaneamente vapor de cualquier humedad en su trayectoria. La “explosión” es la combinación del sonido del trueno y la vaporización de la humedad en un instante. Hemos visto bloques de concreto fracturados por la energía de un rayo.

¿Qué hacer para protegerse?

  1. Obviamente comienza con buena construcción del inmueble: no deja que agua entra la albañilería, colocar canalones, etc.
  2. Elaborar un sistema de pararrayos según las normas más destacadas internacionales.
  3. Tal sistema de pararrayos depende de un buen sistema de aterramiento.
  4. Los pararrayos y materiales de aterramiento tiene que tener la capacidad de aguantar descargas hasta 20.000 amperios y más.

Somos proveedores de servicios de análisis de riesgo de rayos, análisis de aterramiento / puesta a tierra, diseño de sistemas de pararrayos, diseño de aterramiento y proveedor de materiales para elaborar defensas contra rayos incluyendo materiales para aterramiento según las exigencias más altas del mundo. Si tiene dudas sobre aterramiento y protección contra rayos por favor contáctanos antes de caer los rayos y su casa.

Lyncole América Latina
info@lyncole-latam.com


Falta de Puesta a Tierra de La Torre de Hércules Causó Daños por un Rayo

17 febrero, 2011
Dejar un comentario

Hasta Hércules (la torre) No Puede Aguantar la caída de un Rayo. El 16 febrero un rayo cayó sobre la famosa Torre de Hércules en A Coruña (Galicia, España).  La torre data del segundo siglo común, una obra originalmente de los Romanos en la región. Era y todavía es un faro marítimo. Hace más que 200 años fue reconstruido durante el reinado de Carlos III después de más que 1000 años de desuso. En los años 1990 fue remodelado con materiales más modernas.

La tormenta del 16 de febrero causó varios daños. Hay un pararrayo en la torre visible en la foto. Según el informe tal pararrayo funcionó captando el rayo. El problema según el mismo informe fue en entregar la energia masiva del rayo a la tierra. En vez de seguir el conductor bajante a la puesta a tierra, saltó del conductor al cableado de la torre. Destroyó algo de la instalación eléctrica de la torre.

Al buscar más información sobre la famosa torre, se encuentra la información que la torre está construida sobre roca. Así duró dos milenios! En la misma información sobre la geología de los cimientos encuentra la razón por que la energía del rayo no entró la tierra por el conductor bajante: es pura roca.

Tenemos varias observaciones sobre la Torre de Hércules y su encuentro con un rayo.

1) Su altura es 68 metros. Según las normas para pararrayos, debe tener dos bajantes de AWG 2/0 mínimo para 68 metros. El problema mayor es que nadie no quiere ver conductores de pararrayos en un sitio tan histórico con la Torre de Hércules. Por suerte la caida del rayo no fracturó nada de la fachada.

2) Es difícil elaborar la puesta a tierra en condiciones de pura roca. Hay métodos y materiales para hacerlo. Es muy obvio al leer de los destrozos eléctricos que la energía del rayo no entró la tierra por el (supuesto) sistema de puesta a tierra anterior.

3) Hay formas para proteger el cableado de la instalación eléctrica. Son muy bien conocidos: supresores de picos transitorios. Supresores adecuados pueden desviar la energía excedente en el cableado de luz al sistema de puesta a tierra.

4) Casi sin duda al ver el informe sobre los destrozos, la instalación eléctrica no cuenta con una buena conexión equipotencial al sistema de pararrayos. Las normas indican que el neutro eléctrico de la instalación eléctrica tiene que tener una conexión al sistema de puesta a tierra. El mismo sistema de puesta a tierra / aterramiento tiene que tener una conexión al sistema de pararrayos.

5) No es obvio cuando fue instalado los sistemas de puesta a tierra y protección contra rayos. Si los materiales fueron “normales” como jabalinas de acero o cobre, la acción del aire salada va a acelerar la corrosión. Hay materiales y métodos para proteger sistemas de aterramiento / puesta a tierra para décadas. ¡Los tenemos!

Somo expertos en el diseño, instalación y materiales para elaborar puestas a tierra para predios de alto valor como la famosa Torre de Hércules. Tenemos décadas de experiencia internacional en instalaciones de puesta a tierra en condiciones muy difíciles como “pura roca”.

Lyncole América Latina
info@lyncole-latam.com


¿Donde está el Aterramiento?

6 febrero, 2011
Dejar un comentario

Hay una torre pero donde está el aterramiento

En la foto se puede ver un problema común en mucho del mundo: una torre encima de un edificio con un solo conductor bajante.

Sin embargo no es un solo problema sino problemas múltiples.

1) La norma reconocida en mucho del mundo para instalaciones de comunicaciones es la Motorola R-56. Tal norma indica la necesitad de DOS bajantes ubicados en las esquinas opuestas.

2) La Motorola R-56 exige que el aterramiento de la torre sea integrada con el aterramiento eléctrico del edificio.  Véase nuestro blog para mayor información.

3) La Motorola R-56 exiga un anillo de protección en el perímetro de la azotea con pararrayos cada 6m o un mínimo de cada esquina de la azotea.

4) Es imprescindible que los dos bajantes tienen sus propias jabalinas de aterramiento. Además por cada 30 m de perímetro del edificio, tiene que tener otro bajante con su jabalina de aterramiento. En la foto (arriba) el edificio tiene aproximadamente 100m de perímetro. Así debe ser 3 bajantes mínimo.

5) La misma norma también exiga otros detalles. Se puede ver estos en la Figura 4-57 de la norma.

R56 Requisitos para Torres

La torre del foto es muy típico de las muchas instalaciones de torres en las azoteas de edificios en América Latina. Puede ser que simplemente el observador casual en la calle no puede ver las detalles. Más probable es que esta torre, como muchas más, falta una buena instalación de protección contra rayos. Hay solamente un conductor bajante donde el mínimo son dos; no hay un anillo con pararrayos al perímetro de la azotea visible.

Surge la pregunta “¿Qué sucederá en las muchas instalaciones de torres en las azoteas si no cumplen con las normas reconocidas como la Motorola R56?” El problema mayor es la falta de un mínimo de dos conductores bajantes junto con la falta del mínimo de dos jabalinas de aterramiento. La larga experiencia de Motorola y la comunidad de cientos de ingenieros, científicos y técnicos a través de casi cincuenta años de experiencia con torres de comunicaciones es esto: el rayo tiene una trayectoria hacía la tierra. Con o sin conductores bajantes adecuados. Si el camino a la tierra desde la torre es mejor por un salto del rayo en vez del conductor bajante, va a saltar. La experiencia de tales peritos que elaboraron las normas es simplemente “tiene que tener dos conductores bajantes para garantizar que el rayo va por los conductores en vez de saltar en una forma descontrolada.

Si tiene dudas sobre las exigencias de las varias normas de protección contra rayos y las materiales para elaborar un Sistema de Protección contra Rayos por favor contactarnos.

Lyncole América Latina
info@lyncole-latam.com
