Nuevo Técnico de NO Soldar: Soldadura Esotérica

25 abril, 2011
1 comentario

Somos ingenieros eléctricos con más que medio siglo de experiencia acumulada entre los socios. Sin embargo siempre estamos buscando técnicas nuevas para mejorar la elaboración de puestas a tierra, pararrayos, supresión de picos transitorios.

Recién encontramos una obra (¡NO es nuestra!) ejemplar de “nueva tecnología” que todavía no conocemos. Parece que trataron de soldar un cable de cobre a otro cable con fósforos (?)  La unión en las fotos fue elaborada por una empresa de construcción (civiles?) sin conocimiento del proceso de soldar exotermicamente. Sin saber el proceso resultó en algo bastante FEO. Al preguntarles respondieron que es “soldadura esotérica”.

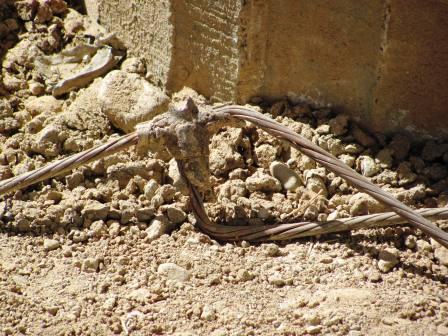

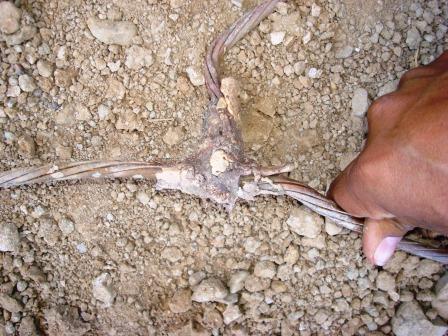

Soldadura "esotérica"

Soldadura "esotérica"

Soldadura esoterica

Soldadura esotérica

Debe ser soldadura “esotérica” porque seguramente no es soldadura “exotérmica”.  La recomendación es que cada unión o conexión que va a estar enterrada en sistemas de puesta a tierra sea de soldadura exotérmica o con conectores de alta presión (encima de 10 toneladas de presión). Tenemos mucha experiencia en ambos tipos de unión. La verdad es de vez en cuando todos que estamos en la instalación de sistemas de puesta a tierra tenemos mala suerte en una soldadura exotérmica y tenemos que hacerlo de nuevo.

Para mayor información sobre “como soldar en una forma exotérmica”, diseño de sistemas de puesta a tierra y/o la instalación de aterramiento por favor contactar a nosotros en +591-4458-4533 o mandar un mensaje a info@lyncole-latam.com

Para información sobre asuntos “esotéricos” nuestra recomendación es contactar un mago o alguien que mira a bolas de cristal….

Lyncole América Latina


Corrosión Parte 4: Cómo Envenenar una Jabalina de Aterramiento

20 abril, 2011
Dejar un comentario

Abajo está un dibujo técnico de una empresa en América Latina especificando cómo elaborar una puesta a tierra. La empresa es grande y en su país importante con una capitalización multi-millonaria.

Especificación para instalar puesta a tierra

Todos los elementos para formar no solamente una celda galvánica sino varias en el mismo pozo. Ingredientes: 1) una varilla para hacer desaperecer; 2) la sal para hacer puente entre los varios materiales; 3) bentonita por arriba; 4) carbón vegetal por abajo; 5) para formar otras celda: arena.

Parece que hay la posibilidad de formar hasta 3 celdas de material #1 hacía material #2; material #2 a material #3; material #1 a material #3.

Nuestra experiencia es que especificaciones como esto son usadas en mucho del mundo, no solamente América Latina. El proceso de corrosión puede avanzar rápidamente o lentamente dependiendo en factores como la humedad que entra el pozo, temperatura, la composición exacta del carbón vegetal y la pureza de la bentonita y arena. Obviamente el suelo alrededor del pozo va a contribuir sus quimicas al pozo también.

Así se puede ver por qué casi todas de las empresas de luz y  telecomunicaciones tienen programas de reemplazar sus sistemas de puesta a tierra cada 3-5-7 años dependiendo de la empresa. El proceso de instalar con sal, carbón y/o otros materiales hace celdas galvánicas. Es véneno para electrodos de aterramiento. El mismo día que instala la varilla de cobre, acero o acero bañado en cobre la corrosión comienza a comer la varilla.

Se nota que la varilla es de 1,5 metros de profundidad. Las normas más descatadas en el mundo exigen varillas de 2,5 mínima. Muchas normas recomienden que las varillas tengan 3 metros de largo.

Sin embargo, hay otras formas de instalar sistemas de puesta a tierra sin envenenar los electrodos. Lyncole Grounding Solutions perfeccionó un sistema de aterramiento hace más que 25 años con una garantía de 30 hasta 40 años. Como se puede entender, NO usa materiales en capas una encima de la otra. Se llama eXcelente Puesta a Tierra (XPT). Para mayor información visita a nuestra página web www.Lyncole-Latam.com/Productos.asp

Lyncole América Latina
info@Lyncole-Latam.com


Corrosión Subterránea: Parte 3 Celdas Galvánicas

11 abril, 2011
2 comentarios

Celdas galvánicas-la causa de la mayoría de corrosión subterránea.

Es conocido que sales son asociadas con altos indices de corrosión. Pero se pregunta ¿por qué? La razón tiene que ver con la formación de una celda galvánica. En la ilustración abajo se ve una celda galvánica clásica: dos metales conectados por un puente de sal.

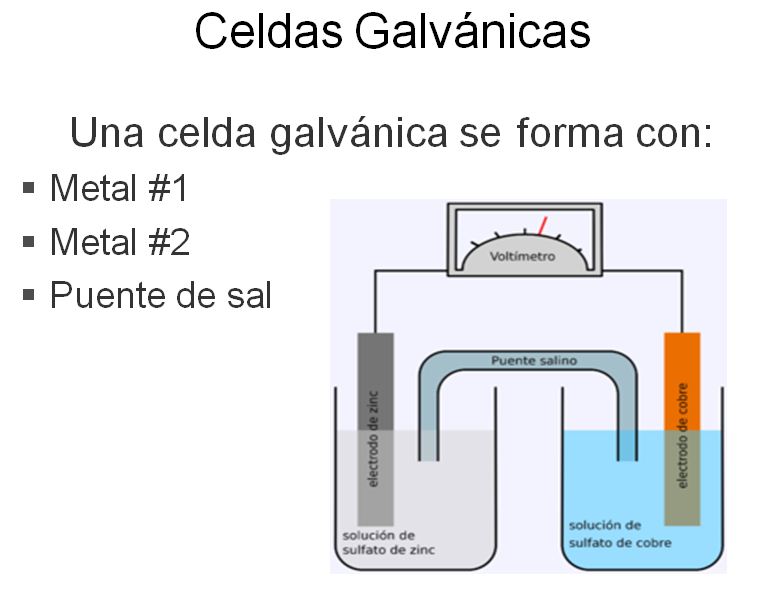

Celda galvanica clásica

Celda galvanica básica

En la celda clásica se transporta iones de un metal al otro dependiendo en el voltaje innato galvánico de ambos. Un metal pierde material al ganar material del otro. Así se forma la corrosión.  Celdas galvánicas de dos metales conectados por suelo con poca sal pueden resultar en cambios drasticos en el metal que pierde.

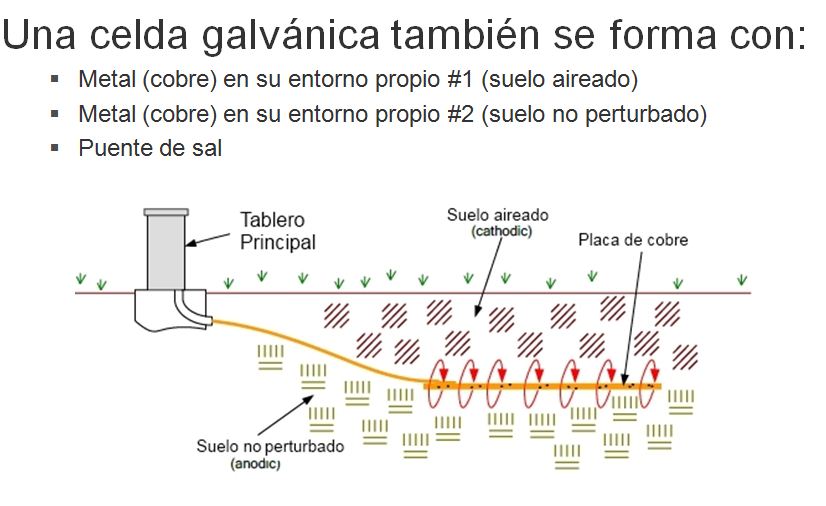

Sin embargo hay la posibilidad de formar una celda galvánica usando la misma barra (varilla) cuando hay una diferencia solamente en el entorno entre un extremo de un electrodo y el otro extremo del mismo electrodo.  Como dice Wikipedia: “También puede formarse una celda si el mismo metal se expone a dos concentraciones diferentes de electrólito. El potencial electroquímico resultante desarrolla entonces una corriente eléctrica que disuelve electrolíticamente el material menos noble.” Abajo se ve un ejemplo.

Es un ejemplo de como se puede hacer una celda con un solo electrodo.  Se nota que esta celda galvánica se hace con un electrodo horizontal. Obviamente se hace de una jabalina vertical. La parte superior está expuesta a suelos más aireados; la parte inferior está enterrado en suelos tal vez hasta sin oxígeno. Si haya sal alrededor de la jabalina forma una celda si o si. La corrosión va a vencer tal jabalina con o sin bañado de cobre.

Otro ejemplo es el uso de material para mejorar la conductividad de un electrodo. Así se ve:

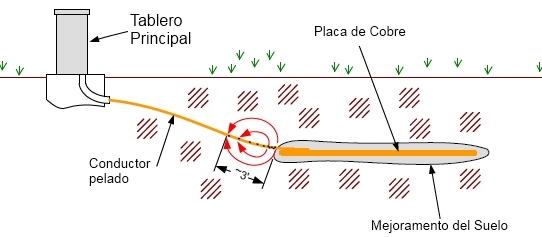

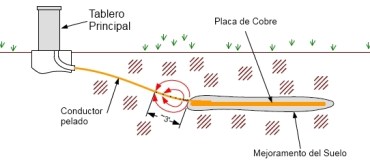

Celda por mejoramiento del suelo

Celda galvánica por mejoramiento del suelo

Nuestra recomendación es el uso de un sistema de puesta a tierra XPT (eXcelente Puesta a Tierra). Tal sistema fue el primer patentado hace más que 25 años. Tiene una garantía de 30 hasta 40 años.  El patente tiene el “secreto” de como elaborar un sistema de puesta a tierra con varios elementos con una larga vida. Tiene que ver con un tubo de cobre o acero inoxidable; una combinación de sales dentro del tubo y finalmente el relleno de una formulación especial de bentonita que llamamos “Lynconite II”.

NUNCA recomendamos el uso en combinación de material orgánico, sales, carbón (si sea “vegetal” o no) y otros aditivos al pozo de aterramiento. Sal es el ingrediente más favorable para formar celdas galvánicas del mismo electrodo en sí mismo.  Ya se puede ver el “por qué” nunca recomendamos el uso de sal para proyectos de largo plazo.

Lyncole América Latina
info@lyncole-latam.com


Corrosión Subterránea: Parte 2 Sales

3 abril, 2011
Dejar un comentario

Sales para Puesta a Tierra: lo Bueno, lo Malo y lo Feo.

Primero, lo Bueno. Sales en solución de agua son buenas conductores. Es bien conocido que sales pueden bajar la resistencia de una jabalina o cualquier otro electrodo de aterramiento. Sales en si misma no se dañan cobre, sino ponen en marcha la posibilidad de corrosión futura por medio de acción galvánica (ver abajo). Sales ayudan una jabalina ampliando el contacto eléctrico con más suelo.  As veces nos piden consejo en “¿que tipo de sal es mejor para aterramiento? Nuestro consejo es: 1) Sal de mesa (NaCl) es lo más barato. Su precio es importante porque tiene que echar sal constantemente en la estación de lluvia; 2) Evita el uso de cualquier tipo de sal si hay un pozo de agua potable cerca. En muchos países prohíben el uso de sales para proteger el medio ambiente.

Lo Malo: Son varias razones para evitar el uso de sales para mejorar su sistema de puesta a tierra.
1) Como mencionamos arriba tiene que echar sal repetidamente para mantener el efecto beneficioso. Dependiendo de la porosidad del suelo puede ser cada mes hasta cada semana. Es un gasto más en mano de obra que nada.
2) Leyes del medio ambiente prohíben en varios países.
3) Sal en solución es un conductor. Forma el puente entre dos elementos de una celda galvánica. Una celda galvánica tiene tres requisitos: a) elemento metálico #1; b) la puente de sal; c) elemento metálico #2. Normalmente pensamos de una celda galvánica en sistemas de aterramiento hecha de cobre, acero y sal. Es correcto. Es una razón para evitar especialmente el uso de sal alrededor de construcción con fierros estructurales en contacto con el suelo. Dependiendo de distancias entre una jabalina y el acero estructural, puede formar una celda galvánica y dañar el acero.
No obstante hay otros mecanismos para formar una celda galvánica. Es conocido que el mismo elemento (ejem: una jabalina) puede formar una celda en sí mismo por: a) una diferencia en la compactación del suelo alrededor de la jabalina; b) una diferencia en el oxígeno en el suelo entre la parte superior y inferior de la jabalina; c) una diferencia de la composición del suelo entre la parte inferior/superior de la jabalina. Un ejemplo de diferencias de suelos es el uso de materiales com GeoGel, GEM, TorGel u otros materiales que mejoran la conductividad. Véase la página sobre corrosión de nuestro sitio para mayor información. La verdad es que siempre vamos a encontrar estas tres formas de celda galvánica alrededor de cada jabalina: diferencias de compactación, oxígeno, materiales diferentes al enterrar una jabalina. Agregar sal al pozo de puesta a tierra: ¡ya tenemos una celda galvánica para corroerse las jabalinas!

Lo Feo:
Esta foto fue grabado de un pozo de inspección de una jabalina con menos que un año. ¡Nosotros no enterramos tal jabalina ahora muriendo rápido! Sabemos que el pozo  de la jabalina (acero bañado con cobre) tiene sal, material orgánico (abono?) y carbón vegetal. En algo como nueve meses ha comenzado el proceso de corrosión visible. Nuesta pregunta: ¿cuanto es la corrosión no visible abajo?Acuerdese de la entrada del blog anterior: NUNCA recomendamos el uso de material orgánico ni carbón vegetal. Ahora pueden ver porque no recomendamos el uso de sales tampoco.

Corrosion de una jabalina enterrado en un pozo con bastante sal

Corrosion de una jabalina enterrado en un pozo con sales

Nuestras recomendaciones:

  • Si va a poner sal alrededor de su puesta a tierra tiene que programar a) echar sal varias veces por año dependiendo de las lluvias; b) reemplazar la jabalina cada pocos años. Ver que para esta jabalina el reemplazar va a costarle un mínimo de cuatro soldaduras exotérmicas (~ $ 8 c/u = $32 mínimo) más la mano de obra más el costo de otra jabalina.
  • Buscar otros alternativos que no necesitan sal para lograr baja resistencia a la tierra. Puede ser que simplemente agregar más jabalinas o otros elementos. Mejor es el uso de tubos electrolíticos como nuestros tubos XPT con una garantía de 30 hasta 40 años.

Para mayor información vaya a nuestro sitio Lyncole América Latina o enviar correo electrónico a info@lyncole-latam.com
