Puesta a Tierra para Instalaciones de Alto Valor

23 septiembre, 2012
Dejar un comentario

Supuestamente una de las causas del incendio en la refinería de El Palito de Venezuela fue el sistema de Puesta a Tierra (PAT). No vamos a saber por algún tiempo. Sin embargo, podemos comentar sobre el tema de “la PAT para instalaciones de alto valor.

Muchas veces nos llaman para cotizar un sistema de PAT después de haber instalado el cableado de luz en una empresa. En nuevas instalaciones puede ser facilmente $5-10-20.ooo dólares (miles de dólares) de la instalación eléctrica. La pregunta suele “¿cuanto va a costar para la PAT?  Contestamos “¿cuanto pagó para la instalación eléctrica?  No es que vamos a cobrar el mismo! Sino para ayudar al cliente entender que su instalación eléctrica es importante; tiene que incluir un buen sistema de Puesta a Tierra. Sin un buen sistema de PAT puede ser que sus maquinas y/o controladores no van a funcionar como deben funcionar. O que las computadoras de su centro de datos van a fallar de vez en cuando “sin razón.” Hay varias razones porque el sistema de PAT tiene que ser de alto rendimiento y tenga una larga vida.

Es el mismo con refinerías o fábricas de alto valor. Si falla su puesta a tierra puede ser uno de los factores en pérdidas de proporciones grandes. Abajo se puede ver la especificación del sistema de PAT de un cliente con una fábrica de procesamiento de mineral. La fábrica tiene un valor de millones de dólares; el mineral procesado vale aún más en un año.

Como envenenar un sistema de PAT

Especificación típica para instalación de PAT

Tal “pozo a tierra” va a forma unas celdas galvánicas actuando sobre el electrodo. Cada vez que hay un cambio de ambiente (sal, carbón, bentonita, arena) habrá una celda galvánica. La sal va a garantizar que hay una celda galvánica. En pocas palabras un pozo semejante va a envenenar el electrodo. NUNCA recomendamos este práctica de elaborar un sistema de PAT, especialmente si tal PAT es para una instalación de alto valor. Es posible (¿probable?) que unos de los factores en el incendio de la refinería de El Palito fue la corrosión a través de los años. Una vez enterrados nadie no se sabe la condición actual de los electrodos del sistema de PAT.

Nuestras recomendaciones:

  • Nunca varia los suelos en un pozo de PAT en bandas horizontales
  • Siempre usar electrodos de puro cobre; el cobre es más resistente a la corrosión
  • Si va a echar material alrededor del electrodo que tal material sea neutro quimicamente. Bentonita es un ejemplo.
  • Evitar cualquier uso de material con base de carbón. Carbón es un buen conductor sin embargo más activo quimicamente.
  • Pensar en un sistema de electrodos electrolíticos como los electrodos XPT de Lyncole: los electrodos son puro cobre en un pozo de una bentonita garantizada estar completamente neutro.
  • Contactar a nosotros para mayor información, diseño de sistemas de PAT, provisión de material.

Lyncole América Latina
info@lyncole-latam.com
+591-4458-0852
Cochabamba Bolivia

Anuncios

Cómo Minimizar la Variación de Resistencia del Sistema de PAT

3 marzo, 2012
Dejar un comentario

De vez en cuando nos preguntan ¿por qué la jabalina debe ser tan larga? “Se vende jabalinas en el mercado de 50cm, son mucho más baratos.” La verdad es que hay varias razones pero tal vez la más importante tiene que ver con la variación de resistividad del suelo con la estación.

No todos los suelos son iguales. Sin embargo la mayoría de suelos van a tener menor resistividad cuando son más humedos. En un estudio especifíco de Africa (ver Artículo científico) muestra muy bien el fenómeno de variación de resitividad con a) estación y b) profundidad de medición.

Variacion de resistividad de suelo con Estación y Profundidad

Azul: 0,5m; Rojo: 0,8m; Verde 1,2m

Ref: Seasonal Variation of Soil Resistivity and Soil Temperature in Bayelsa State, American J. of Engineering and Applied Sciences 3 (4): 704-709, 2010

Estas curvas son para jabalinas o electrodos “simples”: una barra de 1,6cm.

Sin embargo hay otros electrodos con características que NO cambian tanto con la estación. Son electrodos electrolíticos. En pocas palabras son elaborados con tres componentes: 1) un tubo de cobre (o puede ser acero inoxidable); 2) unas sales dentro del tubo que absorban la humedad del aire; 3) un relleno de bentonita alrededor del tubo en su pozo.

Tubo electrolítico-vertical

Tubos electrolíticos tienen varios beneficios. En el caso de “variación con las estaciones” nuestra experiencia es que no hay otro electrodo con menos variación durante las estaciones del año.

Para mayor información ver nuestro sitio Lyncole-Latam y pedir información a info@lyncole-latam.com


Proteger su Galpon contra Descargas Atmosféricas

23 febrero, 2012
Dejar un comentario

Galpón Metálico

Hay muchos galpones en América Latina. Son relativamente baratos, duraderos y proveen “algo” de protección contra descargas atmosféricas. Pero muy pocas personas preguntan ¿Cómo protegerlos contra descargas atmosféricas?

La protección contra rayos se encuentra en dos normas internacionales en que trabajamos: IEC 62305-serie (1-4) y NFPA-780. La NFPA-780 (también IEC 62305) habla de ‘pararrayos naturales / pararrayos en sí mismo’. Quiere decir que estructuras metálicas pueden aguantar la caída de un rayo sin daños a la estructura misma. El rayo puede causar unas perforaciones en objetos metálicos hasta 4-5mm de grosor. Pero el rayo mismo no puede penetrar la estructura. Es decir una estructura metálica (ejem. galpón) se puede usar como ‘escudo’ para proteger todo abajo con unas condiciones. Estructuras no metálicas deben ser protegidos con un sistema de picos/varillas pararrayos sobre el techo conectados a conductores bajantes terminados en jabalinas. Para galpones metálicos los requisitos para protegerlos son:

1) La estructura sea unificada eléctricamente. Es decir si las piezas metálicas son soldados es muy probable que es una estructura unificada eléctricamente. En cambio si han erigido tal galpón con pernos/tuercas bien pintados, es muy probable que NO esté unificada eléctricamente.

2) Las normas NFPA-780 & IEC-62305 enseñan que tal estructura tiene que tener una jabalina de puesta a tierra cada 30m de perímetro. Tales jabalinas deben ser de 3m de largo y/o su cable de conexión al galpón debe resultar en 3m de cobre en contacto con el suelo. Siendo que la conexión a la jabalina es casi siempre bajo tierra, la recomendación es que tal conexión sea de soldadura exotérmica. También para evitar corrosión nuestra recomendación es que la conexión al galpón sea de soldadura exotérmica.

3) La NFPA-780 en combinación con el Código Eléctrico Nacional (CEN: NFPA-70) exigen que “todo lo metálico” bajo techo sean agregados a una red de equipotencialidad. Si tiene un CEN, busca los requisitos específicos en Sección 250 “Puente de Unión”. Nuestra experiencia con varios clientes es que esta exigencia de unificar “todo lo metálico a tierra” es el más complicado, menos entendido. Es decir el galpón bien aterrado es una ‘escudo’ pero todavía existe la amenaza de heridas, daños a maquinaria eléctrica, etc por la falta de poner “todo lo metálico” a la misma potencia.

4) La NFPA-780 más el CEN exigen el uso de supresores de picos transitorios de sobre-tensión para todos los cables que entran un predio: acometida de luz, teléfono, antenas, etc.

5) Finalmente la IEC 62305 exija para ambientes explosivos y/o combustibles que la puesta a tierra del galpón sea de 10 ohmios o menos. Todavía tal exigencia no está en la NFPA-780 pero es buen consejo.

Resumen: un galpón metálico es un buen escudo contra rayos cuando sea bien aterrado. No es difícil ponerlo a la potencia de la tierra con jabalinas de 3 metros de largo cada 30m de perímetro. Sin embargo las normas exigen que “todo lo metálico” bajo techo sean unificados en una red de equipotencialidad. Sin tener todo metálico unificado a la misma potencia, al caer un rayo sobre (o cerca) del galpón se puede resultar en heridas / daños bajo el techo.

Lyncole se vende: 1) material para elaborar puestas a tierra de larga vida (30-40 años garantizados); 2) material de puesta a tierra para lograr muy baja resistencia a tierra en condiciones difíciles; 3) material para elaborar sistemas de pararrayos sobre estructuras no metálicas; 4) supresores de picos transitorios de sobre-tensión. Además ofrecemos servicios de ingeniería en el diseño de sistemas de puesta a tierra y sistemas de pararrayos.

Lyncole América Latina
info@lyncole-latam.com


Reduce riesgos con Sistemas de Tierra y Pararrayos para Surtidores-Estaciones de Servicio

4 diciembre, 2011
Dejar un comentario

Reduce riesgos instalar sistemas de tierra y pararrayos .

Muy buen consejo desde México.  El artículo tiene que ver con la protección contra rayos para surtidores, estaciones de servicio (“grifo” en varios países). Las normas de la NFPA son muy detalladas para surtidores siendo que estamos tratando de hidrocarburos como gasolina / diésel hasta gas natural.

En el artículo citado el director regional de la National Fire Protection Association (NFPA), Antonio Macías,  dijo “el principal problema es que hay un grupo de profesionales y de productos que no cumplen con las normas”, lo cual es de preocupación porque ponen en riesgo a la población. Las normas tienen que ver con el sistema de puesta a tierra, los requisitos específicos para la instalación eléctrica para surtidores y las exigencias para el sistema de pararrayos.

Tales productos & instalaciones “que no cumplen con las normas” incluyen:
a) Uso de material no normalizado para instalaciones eléctricas para surtidores
b) Uso de pararrayos falsos y/o no normalizados por organismos de normas internacionales
c) Diseño de  protección / instalación sin referencia a las normas
d) Ausencia o poca utilización de supresores de picos transitorios

Nuestra experiencia es que el adviento del uso de nuevos aparatos, bombas, terminales de datos (para tarjetas de crédito / débito) con mucha electrónica combinado con instalaciones que “no cumplen con las normas” son la causa de daños de proporción. Especialmente a aparatos electrónicos.

Si tiene dudas sobre normas para surtidores, material normalizado para tales instalaciones y buenas prácticas de instalación, póngase en contacto con nosotros en info@lyncole-latam.com

Lyncole América Latina


Materiales Incompatibles para Puesta a Tierra

15 noviembre, 2011
Dejar un comentario

Hace tiempo hablamos de corrosión como nuestro “enemigo silencioso” en la lucha para elaborar Puestas a Tierra.

Abajo está una tabla por la FAA (Federal Aviation Agency) de los EEUU en su norma para aeropuertos, FAA-019e “Lightning and Surge Protection, Grounding, Bonding and Shielding Requirements for Facilities and Electronic Equipment” (en inglés). [Requisitos para Facilidades y Equipo Eléctronico para Protección contra Rayos & Picos Transitorios; Puesta a Tierra, Conexiones Equipotenciales y Blindaje.] Tenemos una copia electrónica; envia a nosotros un mensaje a info@lyncole-latam.com si quiere una copia para su bibliotéca.

Tabla I “Conexiones Mecánicas entre Metales Diferentes” es más exigente que otros requisitos que conocemos. Es porque 1) las instalaciones eléctricas de aeropuertos son más importantes por sus funciones; 2) aeropuertos, especialmente torres de control aéreo son más expuestos a rayos. Las torres de control pueden ser la única estructura alta por kilómetros: muy buenos blancos para rayos.

Materiales compatibles / incompatibles

Codigos-tabla de compatibilidad

La norma FAA-019e habla de conexiones de metales. Nuestra propia experiencia y el consejo de otras normas es que ni deben estar cerca unos metales diferentes para evitar corrosión. Un ejemplo: la norma Motorola R-56 (Instalaciones de Telecomunicaciones) exige que jabalinas de cobre y/o acero bañado con cobre NO deben estar dentro 60cm de material de anclaje de acero para torres. Es bien conocido que cobre y acero pueden formar una celda galvánica aunque separados en la tierra. El uso de sales para “mejorar” la jabalina de Puesta a Tierra va a acelerar la corrosión.

Para mayor información sobre el tema de Puesta a Tierra, protección contra rayos y la supresión de picos transitorios de sobre-tensión, favor mandar un email a info@lyncole-latam.com o llamar a +591-4459-4453 (Cochabamba Bolivia)

Lyncole América Latina
info@lyncole-latam.com


El Poder de Los Rayos Inglés

28 octubre, 2011
Dejar un comentario

¡Wow! de vez en cuando encontramos fotos / video de los daños hechos por rayos. Salió un video en BBC sobre un rayo que cayó sobre una casa en Nottinghamshire, Inglaterra. Ver el video aquí.  Los fotos son suficientes en sí mismo para mostrar el poder de relámpago cuando termina su trayectoria hacia la tierra.

Vista del techo- probablemente el rayo entró por la antena

Parece que el rayo llegó a la antena y su trayectoria incluyó el bajante

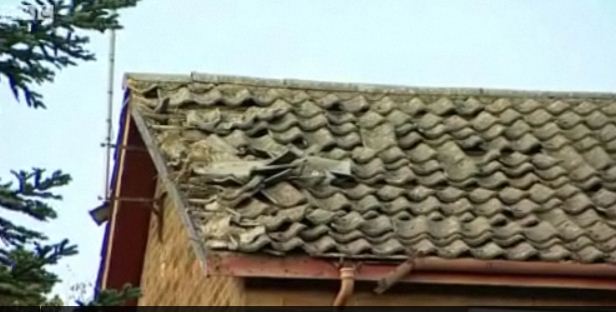

El techo: la fuerza del rayo desalojó una cantidad de tejas

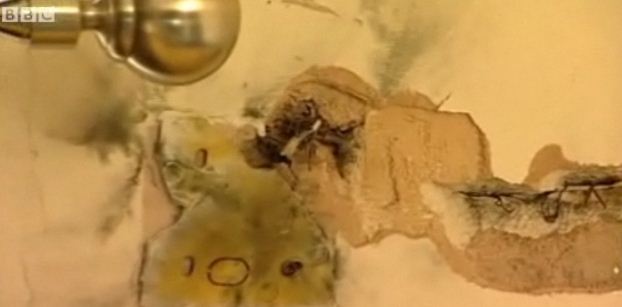

Daño a la instalación eléctrica- interior

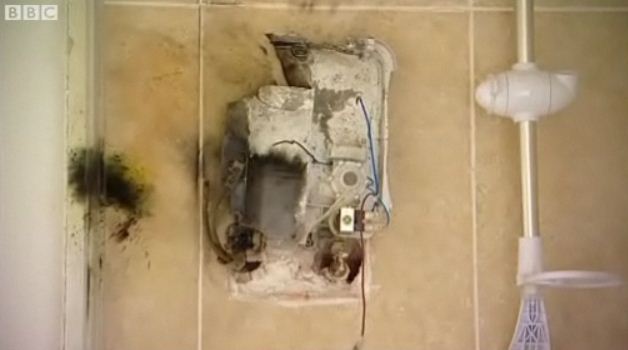

El rayo dañó la instalación eléctrica de la ducha

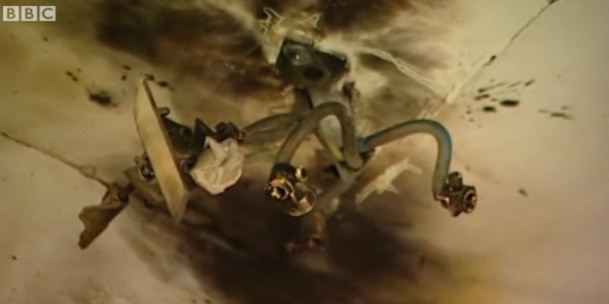

El "ex" interruptor de la ducha

Se puede entender la regla “no debe ducharse durante una tormenta eléctrica”.

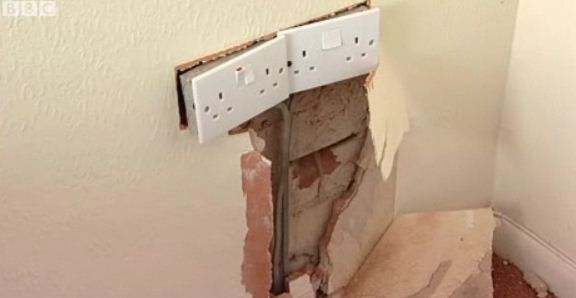

Lo que era el enchufe del computador

Lo más llamante de estos es la fuerza dentro de la casa. Así son los rayos. Tienen el “deber” de entregar la energía / carga eléctrica de la tormenta a la tierra, si o si. Al caer el rayo en el techo sin un Sistema de Protección Contra Rayos (SPCR), el rayo va a buscar cualquier camino hacia la tierra. En el caso de esta casa la trayectoria incluyó la instalación eléctrica. 1) es metálico; 2) termina en la tierra por el tablero / poste de luz.

Nuestras recomendaciones: a) un Sistema de Protección Contra Rayos sobre el techo para captar la energía del rayo antes de tocar el techo y desviar la energía directamente a la tierra por medio de sus conductores bajantes; b) poner todo lo metálico dentro de la casa a la potencia de la tierra por medio de una red equipotencial (tubería de agua, drenaje, gas; conducto/conduit de la instalación eléctrica); c) instalar supresores de picos transitorios de sobre tensión en el tablero principal y cerca a las cargas más sensibles (computador, televisor, etc); d) finalmente que los dueños se hagan conscientes del acercamiento de tormentas y póngase lejos de la ducha, teléfono o otros electrodomesticos.

¿Preguntas? ¿Comentario? Favor póngase en contacto con nosotros: Lyncole América Latina info@lyncole-latam.com  Vendemos TODO tipo de material para elaborar su puesta a tierra, sistema de protección contra rayos y supresores de picos transitorios: Lyncole, Harger, Erico, PolyPhaser


Electrodos Electrolíticos: Alto Rendimiento, Muy Económico

27 septiembre, 2011
Dejar un comentario

Somos ingenieros eléctricos involucrados en proyectos de Puesta a Tierra, protección de infraestructura contra rayos, instalaciones eléctricas y calidad de potencia. Pensamos en “lo técnico” primero. Así sabemos que electrodos electrolíticos son muy útiles para lograr baja resistencia en suelos de alta resistividad. Tales electrodos son la única solución cuando hay muy poco espacio. Sin embargo su característica más importante es su larga vida.

A contiuación se muestra los datos de:

a) El número de jabalinas requiridas para lograr una resistencia de “tales ohmios” en suelos con resistividad de 25 Ω-m hasta 2000 Ω-m. La tabla está basada en las fórmulas reconocidas para jabalinas.

b) El número de tubos electrolíticos requiridas para lograr una resistencia de “tales ohmios” en suelos de resistividad 25 a 2000 Ω-m.

c) La relación de jabalinas / electrodos electrolíticos para lograr tal resistencia en suelos de resistivadad 25-2000 Ω-m.

d) Unos cálculos de la relación de costos de 1) jabalinas de acero bañado en cobre colcadas en pozos con sal/carbón/material orgánico con una vida de 5 años; 2) jabalinas de cobre colocadas en los mismos pozos envenenados con sal + carbón + material orgánico con una vida prevista de 8 años; 3) jabalinas de cobre colocadas en pozos con bentonita “normal” con una vida útil de 15 años; 4) electrodos electrolíticos XPT de Lyncole colocados en Lynconite II, una formulación especial de bentonita más aditivos para proteger el cobre, bajar la resistencia y mantener la humedad del Lynconite II a largo plazo. Los cálculos de costos estan en Bolivianos, aproximadamente 7 Bolivianos / $ (USD)

Una comparasión de XPT a jabalinas

[Se puede encontrar la misma tabla en www.lyncole-latam.com/Economia.asp]

Podemos calcular la relación del Costo de Vida de electrodos electrolíticos vs. jabalinas.

Relación: Jabalinas por Tubo Electrolítico Jabalina Acero bañado cobre en pozo tóxico Jabalina Cobre en pozo tóxico [sal + carbón] Jabalina Cobre en bentonita
Tubos vs. Jabalinas 1:1 0,57 0,76 0,40
1:2 1,13 1,51 0,81
1:3 1,70 2,27 1,21
1:4 2,27 3,03 1,61
1:5 2,84 3,79 2,02
1:6 3,40 4,54 2,42

Interpretación: 1) En el caso de jabalinas de acero bañado en cobre, es igual/más económico  hasta 2 jabalinas; 2) En el caso de una jabalina de cobre en un pozo “tóxico” es solamente más económico para 1 jabalina vs. tubo; 3) En el caso de una jabalina en un pozo “sano” de bentonita se puede ganar / igualar hasta casi 3 jabalinas.

En otras palabras, si un proyecto en suelos de 100 Ω-m tiene el objetivo de lograr 10Ω, va a necesitar 3 jabalinas de acero bañadas con cobre colocadas en un pozo tóxico de sales, materiales orgánicos y carbón. Se puede lograr el mismo con un electrodo electrolítico XPT de Lyncole colocado en su pozo con Lynconite II. En una vida de 30 años va a costar 1,70 veces más usando jabalinas de acero bañado con cobre que un solo electrodo electrolítico.

Las razones por qué electrodos electrolíticos cuestan menos son: 1) un electrodo electrolítico puede reemplazar 2-3 jabalinas en condiciones normales o 3-4 jabalinas en condiciones difíciles; 2) cuando instalados según las normas de Lyncole, su vida garantizada es 30 años, mínima.  En cambio la práctica de envenenar jabalinas con sal + carbón + material orgánico reduce la vida útil de jabalinas a 5 años o menos.

Lyncole América Latina
info@lyncole-latam.com


Unión Equipotencial – Parte I

14 septiembre, 2011
Dejar un comentario

Unión Equipotencial: “El establecimiento de una unificación sistemática de todos los artefactos metálicos y las conexiones a la tierra.”   ¿Qué quiere decir? ¿Por qué?

La necesidad tiene que ver con la muy buena posibilidad de diferencias en potencia entre varios elementos o artefactos metálicos al caer un rayo cerca (o sobre) el cableado de luz, teléfono, televisión por cable o banda ancha. Abajo se puede ver una situación bastante común: la instalación de luz tiene su Puesta a Tierra (PAT). Además la instalación de televisión por cable tiene su propia PAT, no conectada a la PAT de la instalación de luz. Otros servicios / sistemas llegan a su casa o predio con sus propias conexiones a la tierra.

Diferencias de potencia entre servicios / sistemas

Podemos visualizar el siguiente: 1) la resistencia a la tierra de la PAT es 25Ω , un valor promedio; 2) una descarga atmosférica cae cerca al cable de televisión: induce “solamente” 100 Amperios en el cable; 3) tal 100 amperios entra la conexión a la tierra por la jabalina / conexión PAT del sistema de televisión por cable como debe entrar fuera de la casa (en vez de entrar la casa); 4) 25Ω x 100 amperios son 2.500 voltios en el punto de la PAT (la jabalina o otro método de puesta a tierra). Cabe decir que 100 amperios es muy poco con respecto a una descarga atmosférica. 2.500 voltios es suficiente para quemar equipo y herir o matar una persona.

¿Qué hacer? La norma de instalaciones eléctricas NFPA-70 (conocido como la NEC) exige que haya una conexión de Puestas a Tierra entre los varios servicios o sistemas. La exigencia es conocida como la “Conexión InterSistema”.

Unión de PAT entre sistemas de servicios

En Parte II vamos a hablar de como podemos elaborar la Conexión InterSistema. Tiene que ver con la distancia entre los varios cables de luz, teléfono, banda ancha y televisión por cable. Muchas vezes los varios sistemas o servicios entran a un predio o casa en puntos distintos y distantes uno del otro.

Lyncole América Latina
info@lyncole-latam.com



Ejemplo de Energía Masiva del Rayo

18 agosto, 2011
Dejar un comentario

Recibimos la noticia del estado de Alaska que un rayo cayó sobre una arena de patinaje.

Rayo Envía Pico Transitorio de Tensión a la Pista de Patinaje
Por Andrew Wellner
Publicado el Miércoles, 17 de agosto 2011
Wasilla, Alaska – Un rayo aparente en la Arena Memorial Brett de Patinaje el miércoles activó las alarmas de humo; tuvieron que temporalmente evacuar el edificio lleno de humo.
El jefe de bomberos James Steele, dijo que el rayo en realidad no cayó sobre el edificio.  De hecho, la respuesta que de las 10 AM horas no se había localizado en realidad donde el rayo cayó.

  Sin embargo la descarga atmosférica envió una gran cantidad de energía en las líneas cerca de la arena de patinaje, que a su vez, envía el poder en los sistemas de allí.
“Parece que una subida de tensión en algunos de los conductos entró en el edificio”, dijo Steele. “Había una plancha de OSB (fibra de madera vulcanizada) que se colocó en contacto con el conducto eléctrico y que en realidad había unos puntos humeantes en la OSB donde tocaba el conducto.”
  Dijo que las líneas eléctricas hicieron lo que debían hacer; que el “pararrayos” (supresor de Media Tensión) disminuyó el impacto. Sin embargo, el edificio todavía recibió un fuerte golpe.
   “Estamos pensando que puede haber algún daño a uno de los motores de los compresores y eso es lo que llenó el edificio con humo”, dijo Steele.

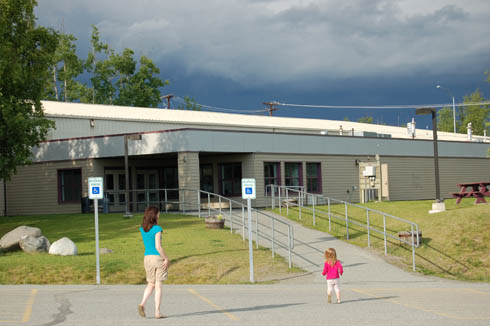

Arena de Patinaje "Brett Memorial"

El punto clave es que “el material OSB en contacto con el conducto casi se incendió.” OSB es un material de madera / cera / resina prensada; se puede quemar. El conducto transfirió “algo” de la energía del rayo al material OSB en su trayectoria hacía la tierra. Esto quiere decir que el conducto (tubo metálico) NO estaba a la potencial de la tierra.

Las normas de instalación exigen que todos los cuerpos metálicos, incluyendo el conducto eléctrico, estén sólidamente conectado a tierra. Obviamente en el caso de esta arena de patinaje el conducto no fue conectado a la tierra. La razón para exigir que el conducto sea conectado a la tierra es obvio en este ejemplo: para evitar que la energía del rayo entra su predio.

No obstante la falta de una buena conexión a tierra del conducto no fue la causa de daños en el interior. El pico transitorio causado por el rayo entró la arena. Las normas en los EEUU y otros países que usan la NFPA-780 (NEC) exigen la aplicación de Dispositivos Supresores de Picos transitorios de sobre tensión (DSP) en el tablero principal y en los sub-paneles (si hayan). Nuestra experiencia es que las cargas más grandes/importantes como los motores.

Con una defensa “integral” o total de a) pararrayos sobre el techo; b) jabalinas de puesta a tierra alrededor del perímetro del edificio para los pararrayos; c) todos los conductos & lo metálico tienen que ser bien aterrados; d) el uso de supresores de sobre tensión en el tablero principal + los subpaneles + cargas más importantes.

Podemos analizar sus necesidades para proveer protección integral. Diseñamos defensas según normas internacionales, mayormente de la NFPA y IEC.  Además proveemos material para elaborar sistemas de pararrayos, puesta a tierra, instalación eléctrica y supresores de picos transitorios.

Lyncole Amércia Latina
info@lyncole-latam.com


¿Qué hay de malo en esta imagen?

4 junio, 2011
Dejar un comentario

Falla en la instalación: zona peligrosa

Estamos involucrados en promulgar materiales y servicios para “puesta a tierra” y/o “aterramiento.” Nuestros productos & servicios de ingeniería tienen que ver con proveer el mejor sistema de puesta a tierra posible. Podemos lograr milagros en suelos y condiciones muy difíciles. Sin embargo as veces olvidamos del propósito de un buen sistema de puesta a tierra: proveer energía eléctrica minimizando riesgo a vida.

Usamos la frase “protección integral”. Tiene que ver con la necesidad de proveer una instalación de luz hermética contra cualquier amenaza. El aterramiento es una parte muy importante. Hay muchos otros elementos que son imprescindibles. Uno es la instalación eléctrica misma.

La foto de arriba está en una fabrica que tiene vapores & líquidos explosivos. Las normas internacionales de Europa y los EEUU ambas hablan de grados de peligro. Nosotros manipulamos la NFPA-70 de Norteamérica. La zona de mayor peligro está denominada Clase I, División I. No hay nada más peligroso. Grabamos la foto en un ambiente Clase I, División I.

¿Qué hay de malo en esta imagen? Son varias fallas….

  • Los bomberos no lo han cerrado la fábrica. En mucho del mundo los bomberos tienen la responsabilidad de determinar “permitir habitar / operar” o “cerrar hasta que resuelve la situación”.  En este caso la falta de responsabilidad pone vida y producción a riesgo.
  • Las normas internacionales exigen que ponga los cables en conduit / conducto / tubería eléctrica para evitar que un corto circuito del cable sea fuente de incendio. Tal conducto tiene que conexiones roscadas. En una instalación correcta no se puede ver el cable: nunca está visible fuera de su tubería.
  • El tipo de cable tiene que ser de un tipo más resistente. El cable en la foto ni se puede resistir desenredarse!
  • Para cumplir con la norma NFPA-70 (NEC) el conducto y los alambres tienen que ser de alta calidad. La NFPA-70 exiga que sean de calidad UL. Obviamente no pudimos ver los alambres dentro del conduit. Sin embargo no vimos la marca “UL” en la tubería del conducto/conduit.

La misma fábrica falta de una red equipotencial. En el futuro vamos a hablar de “redes de equipotencialidad.” La tubería / conductos metálicos son parte de la rede de equipotencialidad. Junto con el sistema de aterramiento, pararrayos, supresores de picos transitorios juntos proveen la protección integral. Véa a nuestro sitio www.ProtegerIntegral.com para mayor información.

Estamos a su disposición para asesorar su protección. Incluye verificación visual de su instalación eléctrica. Puede llamarnos en +591-4458-0852 o enviar correo a info@lyncole-latam.com

Lyncole América Latina: proveedor de materiales y servicios para elaborar protección integral. Aterramiento / puesta a tierra; pararrayos Franklin; servicios de ingeniería en aterramiento; supresores de picos transitorios. Proveedores: Erico, Harger, Lyncole, Megger, AEMC, Transtector, PolyPhaser.
