Protección contra Rayos: Techo Plano

Vamos a considerar unas variaciones de protección contra rayos. Tal vez el caso más fácil es un edificio con un techo mayormente plano con pocas proyecciones estructurales por encima del techo plano.

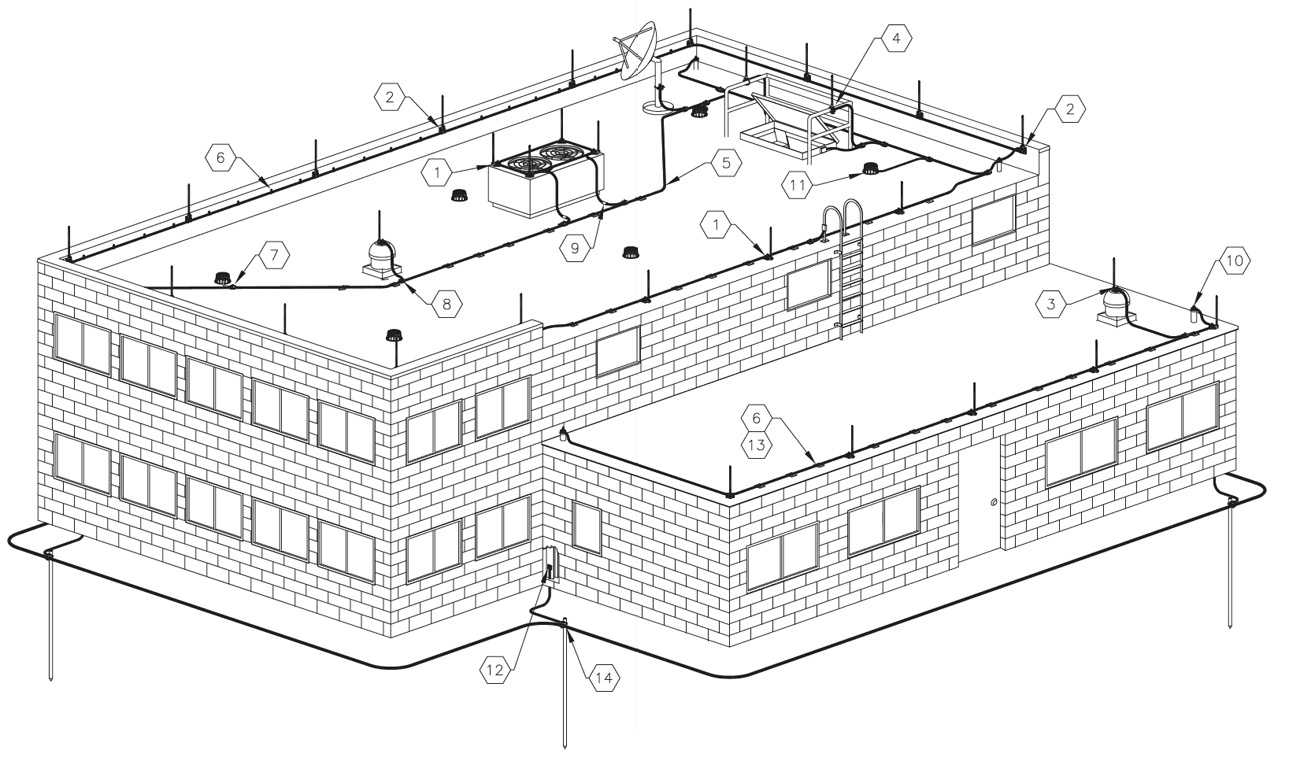

Pararrayos para techos planos

La protección proviene de una serie de varillas de 30 cm (mínimo) de altura montadas en el borde del techo. Tales varillas son pararrayos y se llaman «Terminales Aéreos.» Son de cobre (nunca acero) de 9.5mm diámetro. Las normas exigen que tienen que estar colocadas dentro 60cm del borde. Pararrayos (varillas) de 30cm tienen una separación de 6m en el borde. Si el ancho del techo es 15m o menos (nuestro edificio arriba) no necesita otra fila de pararrayos. Estructuras encima del techo necesitan su propia protección con sus propios Terminales Aéreos.

Cada 30m de perímetro del edificio hay que colocar un conductor bajante. Siempre hay una mínima de dos bajantes. Cada bajante termina en una jabalina de puesta a tierra de 3m por 12mm diámetro. Para edificios hasta 25m de altura los conductores entre pararrayos (varillas) el cable incluyendo los bajantes es 29mm2 de área (cobre).

Tal protección para un edificio «simple» es reconocida por ambas las normas de NFPA (las Américas) y del IEC (Europa). Las normas exigen que todos los materiales sean de una alta calidad. La NFPA exija que llevan el sello de calidad de UL.

Aparte de los Terminales Aéreos tiene que tener componentes de montaje. Muchas veces estos son estañados para evitar la corrosión.

Lyncole América Latina es proveedor de los varios componentes necesarios para elaborar una defensa contra rayos. Nuestros afiliados Harger y Erico suministran una serie de componentes para sistemas de protección contra rayos. Ambos suministran sus componentes con el sello de UL.

Nosotros podemos ayudarle en su defensa contra rayos con: 1) análisis de riesgo de rayos según las normas; 2) diseño de un sistema de protección contra rayos; 3) material; 4) instalación.

Lyncole América Latina
info@lyncole-latam.com

Un Rayo: Daños de $200.000 a una Casa

¿Puede perder $200.000 (dólares) por un rayo / descarga atmosférica?  Vea el artículo desde el estado de Indiana de los EEUU.

Incendio provocado por un rayo

Las llamas devorando la casa. Causa: un rayo

La respuesta es «Claro que si»  Sin embargo hay unos factores que tienen que coincidir para resultar en daños de $200.000 a una casa…..

1) La casa tiene que tener alto valor.

2) La casa tiene un techo de madera

3) Un dueño que decide NO proteger su casa contra rayos.

4) Su suerte se acabó….

En mucho de América Latina la práctica de construir casas NO incluye construir el techo de madera. Sin embargo hemos visto que las vigas soportando el techo son de madera. Además la construcción del cielo dentro de la casa es yeso aplicado a un refuerzo / forro compuesto de paja y malla gallinera. La madera y paja pueden quemar se fueron encendidos. Pero es muy poco probable que un rayo puede penetrar las tejas para provocar un incendio. Entonces no vemos incendios de techos / cielos interiores por rayos, gracias a Dios! En mucho de los EEUU y unos otros países todavía se construyen casas de madera con techos altamente inflamables. Son muy susceptibles a incendios provocados por rayos.

Sin embargo, hay la necesidad prevenir la caída de rayos sobre casas, oficinas, colegios, etc. Hay normas internacionales que indican como se protegen contra rayos. Somos especialistas en la análisis, diseño y instalación de Sistemas de Protección contra Rayos (SPR). También proveemos aparatos como pararrayos, montajes y material para la instalación de SPRs fabricado por Harger y Erico.

Para mayor información sobre protección contra rayos y/o suministro de material, llámanos en +591-4458-4533 o mandar correo electrónico a info@lyncole-latam.com

Lyncole América Latina
