El Puntaje: Rayos: 1 Concreto: muchas piezas
Deja un comentario
De vez en cuando encontramos unas buenas fotos del poder de rayos contra concreto. Esta vez vea «Un Rayo Cayó sobre Escuela Comunitaria de Bethany.»
En breve, el rayo cayó sobre la escuela causando daños de unos $30.000 dólares. Los fotos muestran daños al concreto de la acera.
Rayo contra Pasamanos: el Rayo ganó

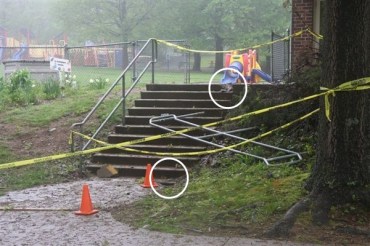

En la foto se puede ver donde dos postes del pasamanos estaban (los círculos). Aparentemente el rayo cayó sobre el pasamanos. La corriente masiva entró la tierra en estos dos lugares visibles. La corriente de un rayo varía desde unos miles de amperios hasta 100.000 amperios picos. El promedio de la corriente de un rayo es 20.000 amperios pico.
Al pasar por el pasamanos a la tierra, tiene que pasar por el concreto o hormigón. Concreto no se seca completamente; hay algo de humedad restante. Cuando la corriente del rayo entra el concreto va a calentar la humedad. Dependiendo en varios factores esto puede producir vapor localizado en cantidades suficientes para «explotar» el concreto. Obviamente depende de la calidad del hormigón, la presencia (o no) de grietas, etc. Abajo se puede ver como el concreto o hormigón explotó….

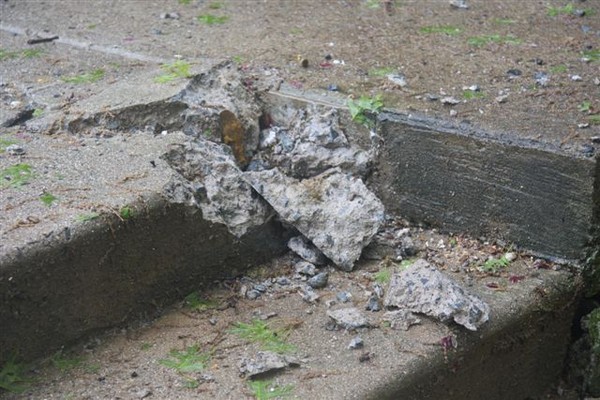

Explosión de hormigón

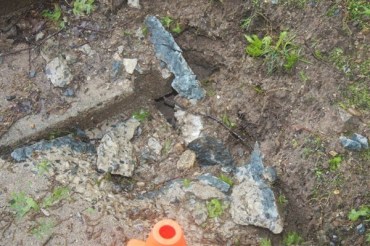

Punto de montaje de la barandilla: explotó el concreto.
Nuestras observaciones:
- Concreto, hormigón, ladrillos y albañilería son susceptibles a daños graves hasta daños de explosión al caer un rayo.
- En predios donde la caída de ladrillos o concreto de la estructura puede provocar heridas o daños a propiedad abajo, todas las normas internacionales exigen un sistema de pararrayos.
- Cuando un rayo cae sobre un edificio o cerca, se puede provocar daños a la instalación de luz / teléfono / banda ancha / WiFi. Las mismas normas internacionales exigen protección con supresores de sobretensión para cada alambre de luz / teléfono, cable coaxial que entra un predio.
- Su sistema de Puesta a Tierra tiene que ser suficiente para disipar la corriente de un rayo y unificado con la instalación del luz en su predio.
Para mayor información se puede contactarnos en +591-4458-4533 o email en info@lyncole-latam.com
¿Listo para 8 millones de Rayos? ¿Por día?
Deja un comentario
Impresionante. Pero es la verdad. Caen aproximadamente de 8 millones de rayos por día alrededor del mundo. Ver también el recurso sobre rayos de Microsiervos. La verdad es que la mayoría son descargas entre nubes o de nube al aire.
s
s
s
s
s
s
s
s
Se puede ver que hay "rayos" visibles que extienden del nube al aire mismo. Es conocido que en las llanuras alrededor del mundo los rayos son principalmente entre nubes Hay estadísticas que indican en áreas montañosas los rayos nube-a-tierra son predominantes Rayos también pueden caer sobre agua dulce o salado
Comenzando en los años 1990 NASA lanzó dos satélites para detectar donde caen los rayos. Un informe público de NASA indica como este proyecto logró resultados importantes. En los últimos años ha surgido otros detectores terrestriales. Pueden detectar la caída de rayos y con triangulación de datos indicar «donde cayó» tal rayo. El Global Lightning Network es una de las redes. Se puede procesar la información de los detectores en casi tiempo real para indicar donde están las tormentas. Varios países tienen redes de detectores los cuales con estas redes pueden proveer información de «donde se vá una tormenta eléctrica». Es importante para dar aviso a eventos públicos para evitar impactos de rayos sobre participantes.
Sin embargo los rayos van a caer donde van a caer. Es un proceso aleatorio sobre áreas grandes. Sobre áreas más reducidas (una ciudad, una manzana, un parque, etc) los rayos van a caer con «preferencia» por objetos más altos: árboles, edificios, galpones. O si no haya nada más alto que un ser humano, puede caer sobre nosotros.
Somos peritos en analizar el riesgo de descargas atmosféricas, el diseño de defensas contra rayos y proveer material específicamente fabricado para elaborar defensas contra rayos. La análisis y diseño son hecho bajo normas internacionales, principalmente del IEC 62305 y la NFPA-780 / UL-96A.
Si tiene una fábrica, un predio público o inversión de valor, debe pensar en como proteger su inversión y el personal asociado.
Lyncole-Latam.com
info@lyncole-latam.com
Protección contra rayos al aire libre
Deja un comentario
La tragedia del club de fútbol Racing esta semana en Argentina es una oportunidad para enseñarnos sobre rayos, pararrayos y buenas prácticas de protección contra rayos durante actividades al aire libre.
Primero: rayos y donde caen. El proceso de descargas atmosféricas es reconocido como aleatorio sobre áreas grandes, por ejemplo un kilómetro cuadrado. De 100 tormentas en 25 años que pasan sobre un área de un kilómetro cuadrado, si todo fuera igual los rayos que caen estarán igualmente probables caer en un cierto lugar. Véase el gráfico sobre el índice de rayos / km2 para Bolivia y Sudamérica. Sin embargo hay variaciones geográficas y topológicas en un kilómetro cuadrado. Hay lugares más altos, hay árboles, hay inmuebles. Pero más importante hay seres humanos. En general objetos que son más altos puede ser puntos involucrados en la formación de rayos. La mayoría de rayos comienzan con un líder descendiente de la nube. [Nota: un porcentaje bajo de rayos suben.] Se desciende a una velocidad observada de aproximadamente 100.000-1.000.000 m/s. Al acercarse al superficie de la tierra, el líder descendiente puede inducir por el fenómeno de electro-estático varios líderes ascendentes desde puntos altos (árboles, inmuebles, etc.) El rayo o relámpago es cuando el líder descendiente se conecta a uno de los líderes ascendientes. Así hacen un “circuito” desde la carga en la nube al destino final: la tierra. Sin embargo, la conexión de los dos líderes no es el fin del cuento…..

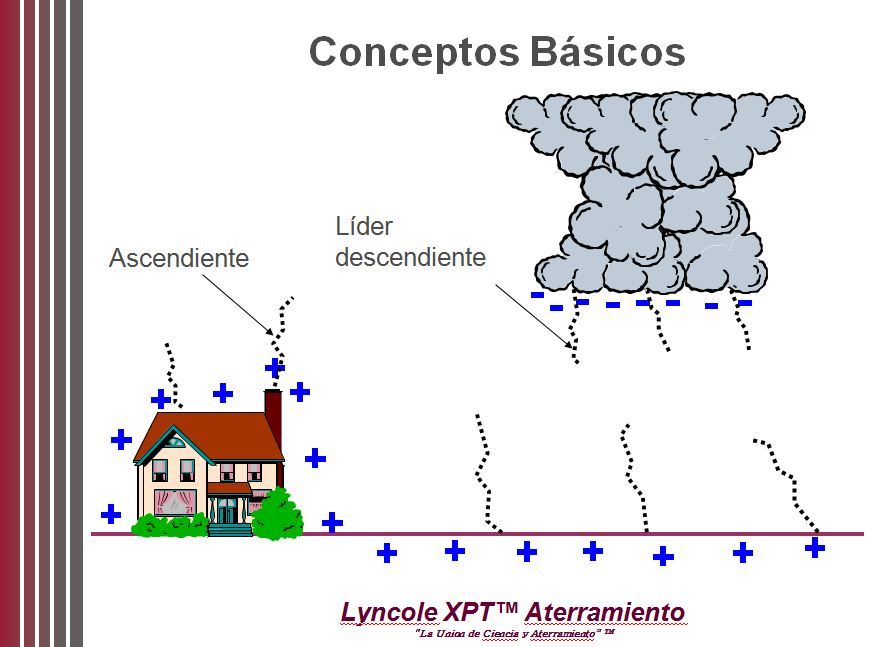

Líder descendiente encuentra líder ascendiente
As veces el líder ascendiente tiene su origen de un árbol o estructura con baja conductividad. Un ejemplo es un árbol. El líder ascendiente tiene su punto de origen la parte superior del árbol. Una vez que comienza a fluir la corriente del rayo, el rayo puede buscar “algo” con mejores características de conductividad para mejorar el flujo de miles de amperios de corriente. Un ejemplo puede ser un ser humano bajo el árbol. Nosotros como seres mamíferos tenemos cuerpos salados, muy buenos conductores. Así el rayo que comenzó con la conexión de líderes en la parte superior del árbol puede saltar a una persona bajo el árbol. Este fenómeno de rayos que saltan a seres humanos bajo árboles es muy bien conocido.
Segundo: pararrayos. Pararrayos son varillas que se pone sobre el techo o las partes superiores de inmuebles conectadas a la tierra por conductores bajantes. La idea en pocas palabras es si el rayo va a caer sobre nuestro inmueble, nosotros escogemos la trayectoria del rayo hacía la tierra: la varilla, el conductor bajante, la jabalina de aterramiento. La idea de pararrayos comenzó hace 250 años con Benjamin Franklin. En los siguientes siglos un sinfín de científicos e ingenieros han perfeccionado una serie de normas y estándares para elaborar defensas contra rayos. Hay una variedad de organismos científicos y técnicos alrededor del mundo que siguen en el perfeccionamiento de normas para proteger vida y bienes. Véase NFPA y IEC o mejor contactarnos. Cabe decir que las normas enseñan como elaborar una defensa contra rayos hasta hermético si sea necesario. Aunque puede costar bastante, es posible diseñar y instalar un sistema de pararrayos para el club Racing. No obstante hay otras soluciones para protegerse en el aire libre.

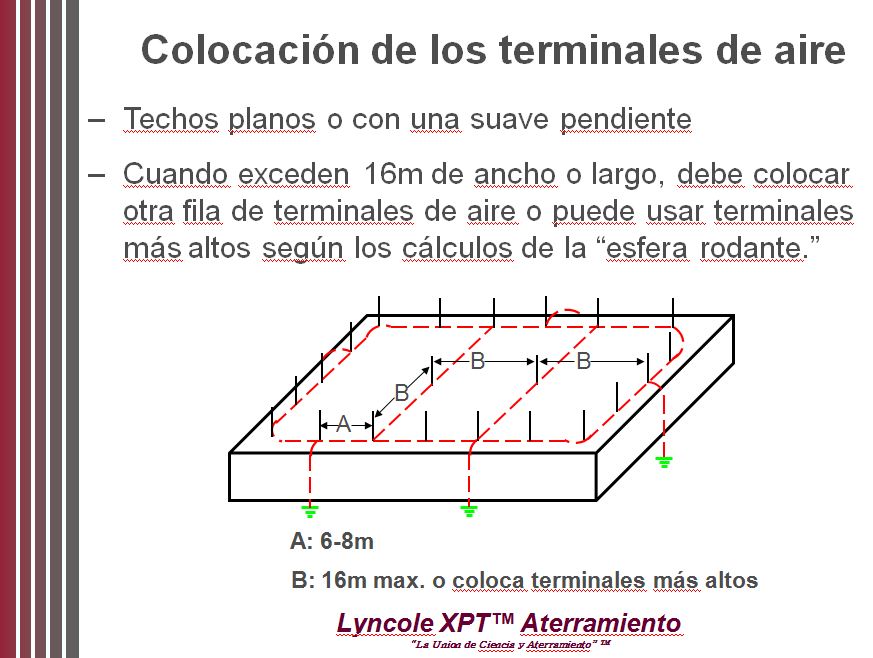

Pararrayos para techos planos
Tercero: Protección al aire libre. La regla para protección en el aire libre es fácil acordar: ¡huir! Como seres humanos somos buenos blancos conductivos (salados) para rayos. NO HAY protección en el aire libre. Busca ponerse bajo techo. Se puede subir a un auto u otra movilidad con carrocería metálica. Para mayor información véase nuestra página sobre protección al aire libre.
Para elaborar una defensa contra rayos hay tres elementos imprescindibles: 1) un diseño según normas internacionales; 2) material de alto rendimiento y larga vida para los pararrayos mismos; 3) un sistema de aterramiento o puesta a tierra de baja resistencia y larga vida. Por medio de nuestro afiliado VFC Inc ofrecemos el servicio de diseño. Material para elaborar los pararrayos es de Harger (inglés) o Harger/Erico español. Harger tiene una muy amplia gama de dispositivos para elaborar sistemas de pararrayos para cualquier inmueble. Recomendamos soldadura de Cadweld para conexiones permanentes. Nuestros electrodos Lyncole XPT, tubos electrolíticos, logran una muy baja resistencia y tienen una garantía de 30 años.
Lyncole América Latina
info@lyncole-latam.com
¿Listo para rayos en 2011, Sudamérica?
Deja un comentario
Pronostican inundaciones por La Niña en Bolivia
Bienvenidos al Nuevo Año. Todos nosotros esperamos novedades. Esperamos que el año nuevo vaya a traerle prosperidad.
El fenómeno de «La Niña» está tomando fuerza durante los últimos meses. Hay emergencias de inundaciones desde Venezuela / Colombia en el norte de Sudamérica. Las noticias de inundaciones y caídas de rayos llegan de todos lados en América Latina, pero más frecuentemente en Sudamérica. Cabe mencionar que la caída fuerte de lluvia es relacionada con la caída de rayos. Entonces la noticia de ‘inundaciones’ nos alerta a la mayor probabilidad de relámpago / descargas atmosféricas.
¿Qué hacer? Hay buenos programas para calcular el riesgo de sufrir daños por rayos. Nosotros usamos primeramente el programa de IEC 62305-2 para evaluar el riesgo. Tal programa se junta con los datos de NASA de sus satélites OTD y LIS para proporcionar una perspectiva precisa del riesgo.
Contáctenos para una evaluación de riesgo para su fábrica, su institución o su predio.
Lyncole América Latina
info@Lyncole-Latam.com
Rayo causa incendio en una casa del barrio San Alfredo
Deja un comentario
Rayo causa incendio en una casa:
Según los bomberos, el inicio del incendio fue la caída de un rayo sobre la antena de Internet. Destrozó la computadora, la impresora y después explotaron otros electrodomesticos. Tal explosión supuestamente fue la causa del incendio.
Problema: muchas empresas de servicios inalámbricos NO instalan NADA de protección contra rayos. ¡En mi propia casa el instalador cortó la punta del conextor a tierra del enchufe del modem del servicio inalámbrico! Esto antes de preguntarme si tenemos un sistema de aterramiento en la casa o no. Se asumió que no habrá una conexión a la tierra en nuestra casa. ¡Uff! Por supuesto tenemos una conexión a la tierra en cada enchufe en la casa.
¿Que debe hacer la empresa de servicio inalámbrico de internet?
1) Poner un pararrayo 30 cm más alto que la antenna. Muchas veces esto es nada más que instalar la antena 30 cm bajo del pico del mastíl. Así simplemente aterrar el mastíl con cable AWG #2 a una jabalina o conectar al sistema de pararrayos.
2) Poner una conexión del enchufe a la tierra. Si los enchufes de la casa no tienen tierra, ponga tierra para protegerle su vida y su aparatos electrodomesticos.
3) Instalar un supresor de picos transitorios al cable entre la antena y el modem. Idealmente tal supresor (nosotros vendemos) debe tener una conexión directamente al sistema de aterramiento.
4) Instalar un supresor de picos transitorios a la entrada de luz a su predio o casa.
5) Pedir un asesoramiento gratis de nuestra empresa para entender el riesgo (o no) a rayos que tiene.
Finalmente nuestro consejo para amos/amas de casa al salir durante la estación de lluvia y tormentas: siempre desenchufar su computador, modem, impresora, etc antes de salir de la casa. O si está en casa, desenchufe al oír trueno.
Lyncole América Latina
Cochabamba Bolivia
info@lyncole-latam.com
Evita el Robo de Cables de Aterramiento
2 comentarios
Los ladrones son cada vez más descarados. Roban todo tipo de cobre. Es un fenómeno global del robo de cobre en sus varias formas: cables de teléfono, cableado de luz y cables de aterramiento / pararrayos.
El robo de cableado de luz es un poco difícil porque lleva la buena posibilidad de electrocución. Se puede «detectar» el robo de cables de teléfono por la falta de servicio una vez sustraidos. Véase este informe de una zona de Perú. Pero el cobre usado por aterramiento y pararrayos 1) no lleva corriente y 2) no tiene abonados conectados. Mejor es que el calibre de cables para aterramiento y pararrayos es mayor. El valor del cobre de una torre puede ser miles de dólares (o más).
¿Qué hacer para proteger los cables de aterramiento y pararrayos? Lo más común es sujetar / amarrar los conductores muy bien y/o esconderlos. Pero un ladrón de cobre no se puede engañar tal fácil…..

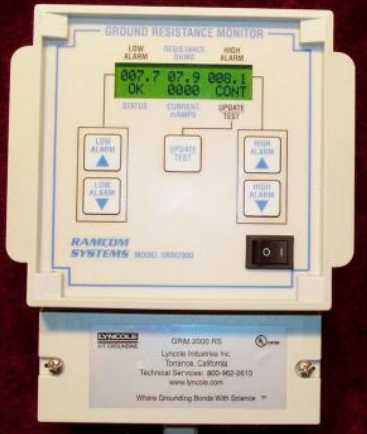

Lyncole ofrece otra solución. Es un monitor continuo de resistencia hacía el suelo. El GRM 2000 RS monitorea la resistencia del sistema de aterramiento hacia la tierra y muestra limites de alarma ajustables. Con el interfaz RS232, la resistencia de la tierra puede ser leída y el sistema controlado remotamente por una PC, su red o internet. El GRM 2000 RS consiste del medidor y una cabeza sensible (el sensor). El medidor es montado en una ubicación conveniente y el sensor es instalado sobre el conductor de aterramiento. El GRM 2000 funciona continuamente. Cuando hay un cambio de resistencia hacía la tierra, el instrumento se nota inmediatamente.
Aplicaciones:
- Detección de robo de componentes de aterramiento al momento de robo
- Medición continua de resistencia para instalaciones muy críticas
- Monitoreo de variación de la resistencia durante los cambios estacionales
Una vez conectado al cableado de aterramiento, se conecta al sistema de monitoreo del sitio integrando con las otras alarmas. Cuando hay un cambio abrupto de resistencia hacía la tierra ya sabe que «alguien» cortó un cable.
Lyncole América Latina
info@lyncole-latam.com
Riberalta Bolivia: «La Niña» ya llegó
Deja un comentario
TORMENTA ELECTRICA CAUSA DAÑOS EN RIBERALTA
«La Niña», el fenómeno del océano Pacifico, ya llegó con energía eléctrica a Riberalta. Su energía es en la forma de descargas atmosféricas.
El artículo nos enseña tres cosas importantes que tiene que ver con aterramiento.
- Daños a transformadores de la empresa de luz. Transformadores tienen supresores de sobretensión en su lado de media voltaje. Tales supresores deben proteger los transformadores cuando cae un rayo sobre las líneas de media tensión. El supresor debe desviar el transitorio de sobretensión a la tierra por medio de un conductor de bajada a una jabalina enterrada en la base del poste de energía. Si la jabalina no es de 2.5-3 metros los supresores no pueden entregar la energía excedente a la tierra.
- Pérdidas a equipos electrodomésticos. Por regla general las empresas de luz alrededor del mundo no colocan nada de protección / supresión de picos transitorios de sobretensión en las líneas de baja tensión (220V). Durante una tormenta las líneas de baja tensión son expuestos directamente a los rayos. No debe ser una sorpresa que haya daños a aparatos electrodomésticos durante una tormenta eléctrica.
- Un gran parte de la ciudad fue sin luz. Supuestamente esto fue a los dos factores arriba: daños a los transformadores y el ingreso de picos transitorios de sobretensión a las acometidas de luz.
¿Que hacer para protegerse?
A. La empresa de luz tiene que revisar su protección de transformadores. La revisión es dos partes visual y una parte una prueba con instrumento. Se puede ver si están los supresores en la cruceta del poste de luz; también se puede ver el conductor de bajada. La medición de si la jabalina está y provee una baja resistencia es por una medición eléctrica. Normalmente esto se hace con un instrumento de medición de resistencia a tierra de tipo «pinza».
B. Los abonados de la empresa de luz deben considerar la instalación de supresores de picos transitorios de sobretensión. Tales supresores se colocan al lado del tablero de luz. Tiene que tener una jabalina de 2,4-3 metros para descargar la energía excedente a la tierra y proveer protección al abonado. ¿El costo? Aprox. $30/fase. Tal ‘póliza’ de seguridad es mucho menos que cualquier equipo electrodoméstico en su casa o oficina.
Lyncole América Latina
info@Lyncole-Latam.com
Galpón sin Aterramiento: Caso Fatal
1 comentario
Ya estamos en la estación de lluvia, tormentas y relámpago en la mayoría de América Latina. Según el Centro Internacional para la Investigación del Fenómeno de El Niño (CIIFEN) desde hace unos meses podemos decir que estamos en medio del ciclo «La Niña». Su último pronóstico indica que hay / habrá más lluvia que normal en mucho de los paises de los Andes. Cuando hay más lluvia en el verano, muchas veces son más tormentas eléctricas.
Hay un artículo reciente de Los Andes | On Line sobre la muerte de un trabajador quemado después de haber caido un rayo sobre el galpón donde trabajaba. Dice:
Un joven murió carbonizado cuando un rayo cayó en un galpón de una planta de oleohidráulica y generó una explosión, en la ciudad bonaerense de Quequén, se informó hoy.
El hecho se produjo ayer a las 19 en el predio de Avenida de Circunvalación y calle 570, donde una descarga eléctrica ocasionó un arco voltaico y una explosión mientras se encontraba trabajando Claudio Lescano, de 28 años.
Fuentes policiales informaron que el joven sufrió gravísimas quemaduras y fue trasladado al Hospital «Emilio Ferreyra», de Necochea, adonde falleció.
Según testigos, el rayó impactó en primer lugar en la torre de comunicaciones de la estación de ferrocarril y luego en el galpón.
Es difícil verificar si el rayo saltó de una torre de comunicaciones al galpón o talvez se bifurcó al acercar la tierra. De todos modos, lo que sucedió después realmente no debería haber ocurrido. Un galpón debe actuar como un escudo o mejor dicho, como una jaula Faraday. Debe «interceptar» el rayo protegiendo todo abajo.
Pero ¿qué pasa si el galpón no está bien aterrado? Las normas para pararrayos indican que todo que sea metálico incluyendo el techo del galpón, los puntales, columnas, vigas TODO metálico deben tener una buena conexión a la tierra. Probalemente lo qué pasó es que al posarse (aunque muy brevemente) sobre el techo la carga del rayo todavia no habia llegado a su destino final: la tierra. Si el galpón incluyendo todos sus elementos no tiene una buena conexión a la tierra, el rayo va a seguir en su trayectoría hacía la tierra. Lamentablemente tal trayectoría fue demasiada cerca al trabajador y algo inflamable (o sus vapores).
Nuestras recomendacións:
- Cada esquina o cada 30 metros de perimetro debe tener una jabalina de 3 metros de profundidad conectado al galpón.
- Cada elemento del galpón tiene que ser electricamente conectado al galpón. Normalmente la construcción por soldar los elementos es suficiente.
- Cada objeto metálico bajo el techo del galpón debe ser conectado al sistema de aterramiento. Esto es para prevenir chispas / arcos al caer un rayo.
- La instalación eléctrica del galpón debe tener protección contra picos transitorios de sobretensión inducidos por una descarga atmosférica.
- El grosor de los conexiones entre galpón y las jabalinas tiene que ser un mínimo de #2 AWG (35mm2)
- Si hay dudas y quiere ser seguro en la protección de su galpón, los trabajadores y el contenido bajo techo, llámanos o contáctanos.
Lyncole América Latina
info@lyncole-latam.com
+591-4458-0852
Cochabamba Bolivia
Medición Resistencia Torres de Alta Tensión
2 comentarios
Torres de alta tensión para la transmisión de energía necesitan BUEN aterramiento para evitar Critical Flash Over (CFO): «ruptura dielectrica» «descarga disruptiva» o «arco voltaico» critico. Es decir el CFO es la tensión a la que una descarga disruptiva se producirá la mitad del tiempo de un aislador.
Cuando un rayo cae sobre los cables de guardia de aterramiento, la energía del rayo está dirigida a la tierra por la torre. La práctica es hacer un buen aterramiento de la torre. Se conecta los cables de guardia a la torre. Así hay un buen aterramiento.
Cuando la resistencia a la tierra de los cables de guardia es demasiado alto, hay una buena probabilidad que el rayo va a favorecer saltar a una de las tres fases en vez de bajar a la tierra por el sistema de aterramiento. Por ejemplo si un rayo de 20.000 amperios encuentra 100 ohmios de resistencia a la tierra hay una potencia de 2.000.000 voltios que tiene que «pagar» para entrar la tierra. Si una fase está en 200.ooo voltios, «cuesta» menos saltar sobre el aislador para llegar a la fase y así a la tierra. Por esta razón la industria suele especificar que la resistencia del pie de la torre sea alrededor de 10 ohmios. Algunas empresas de transmisión de energía quieren 5 Ohmios otras permiten 15-25 ohmios.
El problema es «¿como medir la resistencia del pie de la torre a la tierra sin desconectar los alambres de guardia?» Cuesta mucho tiempo para desconectar; sin desconectar la resistencia de la torre está compartido con los otros torres en paralelo.

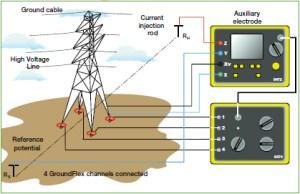

La empresa AEMC tiene la solución. Es un juego de dos instrumentos AEMC 6472/6474. Además el juego 6472/6474 puede hacer una serie de otras mediciones de aterramiento y resistencia de empalmes. Con un proceso novedoso de medición, no tiene que desconectar los alambres de guardia para medir la resistencia de una torre.
Lyncole tiene experiencia en mediciones de resistencia. Además tenemos productos para aterramiento de torres de alta tensión que exigen baja resistencia a tierra, muchas veces menos que 10 ohmios.
Lycole Latina América
info@lyncole-latam.com
Problemas de Aterramiento en CSP Afecta Seguridad del Pueblo
Deja un comentario
Centro de Seguridad Pública con Problemas de Aterramiento (Inglés)
El sistema de «9-1-1» (seguridad por medio de llamada) existe en muchos países. Se utilizan un centro donde llegan las llamadas de emergencia al marcar un número sencillo como «110» y muchos otros según el país. Una lista breve se encuentra en Wikipedia.
Tales llamadas llegan a un centro de llamadas especial, un Centro de Seguridad Público (CSP). En los EEUU hay más que 6100 de CSPs. En el caso mencionado arriba, el centro había sufrido daños por descargas atmosféricas cinco veces en cinco años. Pidieron un asesoramiento por unos expertos en aterramiento. Su informe (traducido) dijo: «...que el sistema del aterramiento del CSP no fue instalado por los dibujos de construcción con fecha del 3 de julio de 2003 y el Código Eléctrico Nacional 2002 (NEC). Dijo que el sistema de aterramiento del CSP y del sistema de comunicación no fueron instalados por según la norma Motorola R56 ni por la NEC del 2002. Kanetzky estimaba el coste para la reparación del sistema entre $50.000 y $100.000 e indicó que el edificio sería apagado unas 12 horas mientras que se reparan.»
Nuestras recomendaciones:
- Tener a mano las normas más reconocidas para aterramiento para edificios públicos incluyendo el estándar Motorola R56 y la NEC (norma de instalaciones eléctricas en varios países de América Latina).
- Buscar ingenieros capacitados y con experiencia en buen aterramiento. [En Bolivia entre otros: Protección Integral Eléctrica Electrónica]
- Exigir material de alta calidad con un sello de garantía como «UL» o semejante.
- Instalar su sistema de aterramiento según prácticas recomendadas. Por ejemplo «no echa carbón al pozo de electrodo» etc.
Lyncole América Latina
info@lyncole-latam.com
